高壓旋渦氣泵的性能測試及結果分析
瀏覽次數：1248 發布日期：2019-03-27 06:01:23
在由沈陽鼓風機研究所負責編寫，1993年7月1日實施的《風機與羅茨鼓風機名詞術語》(B/T2977--1992)部頒標準中，對“一種小流量、高能量頭、低比轉速的，運行時氣流幾次流經葉輪流道，利用旋渦原理由葉片將能量供給氣體的風機”統一命名為旋渦風機(國內生產廠家習慣稱高壓旋渦氣泵)。
因此，關于高壓旋渦氣泵(風機)產品出廠之前的性能試驗和研發新產品的性能測試(包括實驗裝置試驗方法、數據采集、測試標準)必須符合GB1236--85《通風機空氣動力性能試驗方法》。
按此方法進行高壓旋渦氣泵的性能試驗,便可準確地繪制性能曲線，從而選擇高壓旋渦氣泵的工況點，以使其保持在高效區工作。
根據國家標準，高壓旋渦氣泵的性能試驗，采用出氣試驗方式。通常多采用手工測量和基于DOS環境的自動測量。關于數據的采集和處理，西安交通大學流體機械研究所成功地研制了計算機試驗數據采集系統河北農業大學參
照GB1236--85《通風機空氣動力性能試驗方法》，采用由孔板壓差計測量流量、扭矩法測量功率、變頻調速器改變風機轉速、步進電機控制錐形節流閥調節工況等方法進行風機的性能試驗,并采用Labw indows/CVI開發平臺，設計了一套基于W indows環境的風機性能自動檢測與分析系統。
為了控制測試誤差，確保性能測試結果的準確性、可靠性,哈爾濱工業大學通過多年大量的試驗，成功地研發了一種采用補償微壓計、平衡電機并配以數字式轉速僅分別測試流量、電機軸功率的誤差控制方法。
因此，關于高壓旋渦氣泵(風機)產品出廠之前的性能試驗和研發新產品的性能測試(包括實驗裝置試驗方法、數據采集、測試標準)必須符合GB1236--85《通風機空氣動力性能試驗方法》。
按此方法進行高壓旋渦氣泵的性能試驗,便可準確地繪制性能曲線，從而選擇高壓旋渦氣泵的工況點，以使其保持在高效區工作。
根據國家標準，高壓旋渦氣泵的性能試驗，采用出氣試驗方式。通常多采用手工測量和基于DOS環境的自動測量。關于數據的采集和處理，西安交通大學流體機械研究所成功地研制了計算機試驗數據采集系統河北農業大學參
照GB1236--85《通風機空氣動力性能試驗方法》，采用由孔板壓差計測量流量、扭矩法測量功率、變頻調速器改變風機轉速、步進電機控制錐形節流閥調節工況等方法進行風機的性能試驗,并采用Labw indows/CVI開發平臺，設計了一套基于W indows環境的風機性能自動檢測與分析系統。
為了控制測試誤差，確保性能測試結果的準確性、可靠性,哈爾濱工業大學通過多年大量的試驗，成功地研發了一種采用補償微壓計、平衡電機并配以數字式轉速僅分別測試流量、電機軸功率的誤差控制方法。

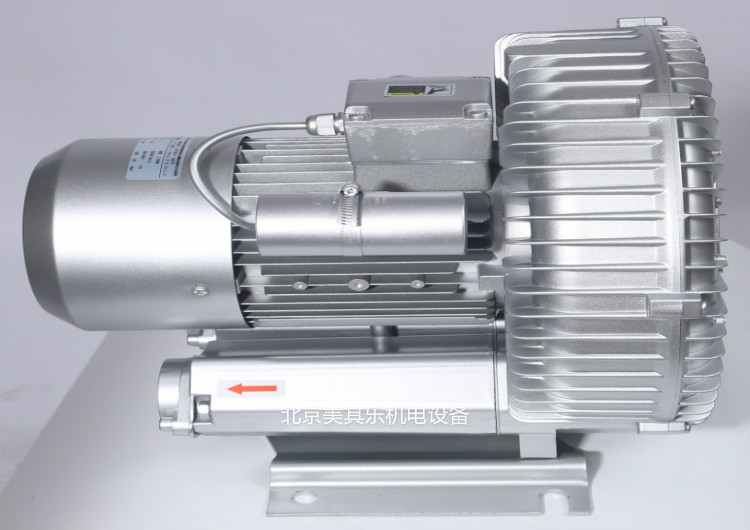

圖為3kw單葉輪高壓旋渦氣泵
通過筆者和他人所做的高壓旋渦氣泵性能試驗的結果分析可知
(1)高壓旋渦氣泵的壓力-流量曲線近似為陡降型直線(離心式風機壓力-流量曲線近似為一拋物線)，隨著流量的增加壓力大幅度下降，在流量較低的情況下，可提供較高的輸出壓力,而此時相應的效率不高。如采用較少葉片數的葉輪，其壓力隨流量的變化則不如上述情況明顯，
(2)高壓旋渦氣泵的軸功率-流量曲線也近似為一條直線，軸功率隨流量的增加而減小。流量減小時，因流道內氣流速度隨之降低，氣流流經葉輪的次數迅速增加。所需提供的外加機械功將增加。而離心式風機軸功率-流量曲線，軸功率隨流量的增加而增加、兩者有明顯的區別。
3)高壓旋渦氣泵和離心心式風機的效率曲線均為拋物線、不過前者比較平坦，即隨著流量的增加或減少，其效率的變化比較緩和后者變化較大、即當效率達到最高點時，隨著流量的增加，其效率迅速下降。
